Surface Mount 600W

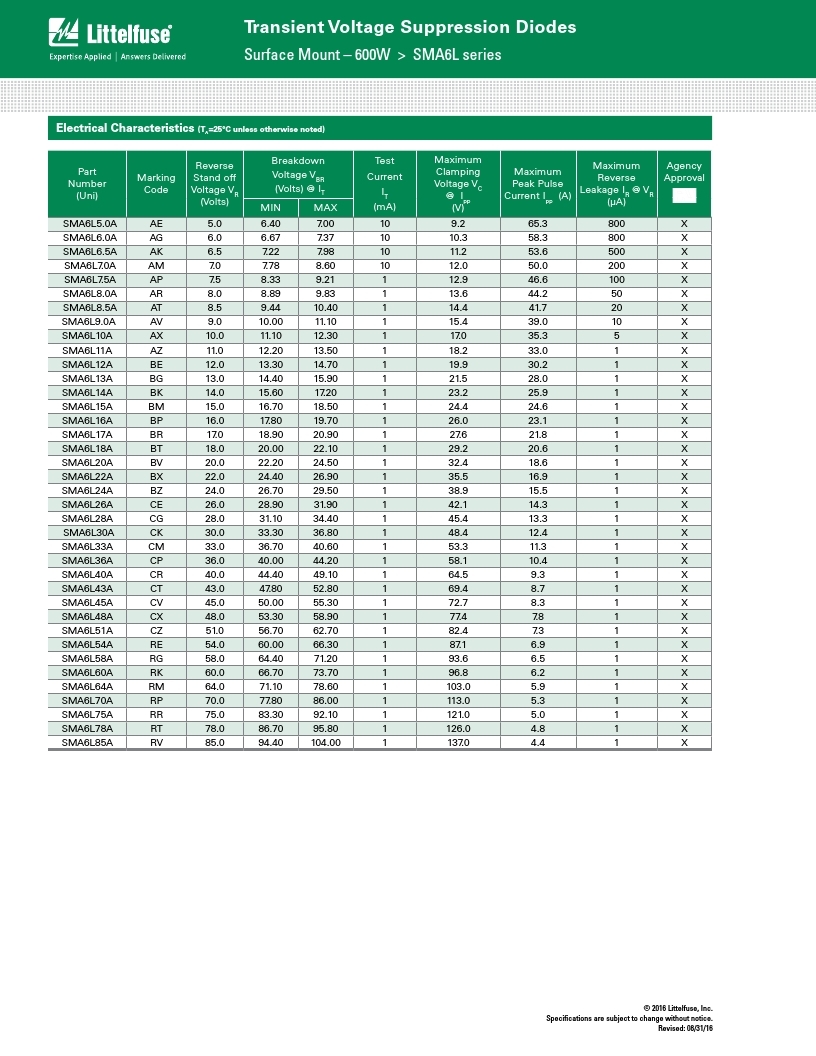

VR (Vso): 10, 11, 12, 13, 14, 15, 16, 17, 18, 20
Watts (W): 600
IPP 10x1000μs (A): 35.3, 33, 30.2, 28, 25.9, 24.6, 23.1, 21.8, 20.6, 18.6

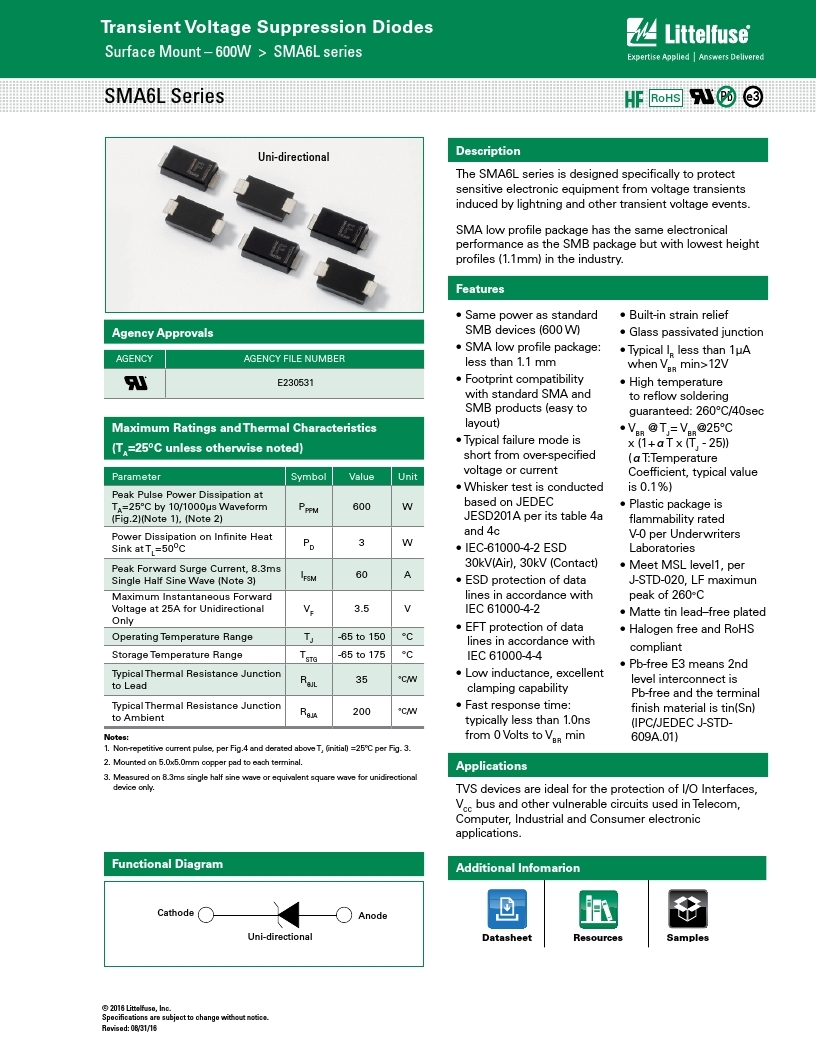

SMA6L 시리즈는 번개 및 기타 과도 전압 현상으로 인한 과도 전압으로부터
민감한 전자 장비를 보호하도록 특별히 설계되었습니다.

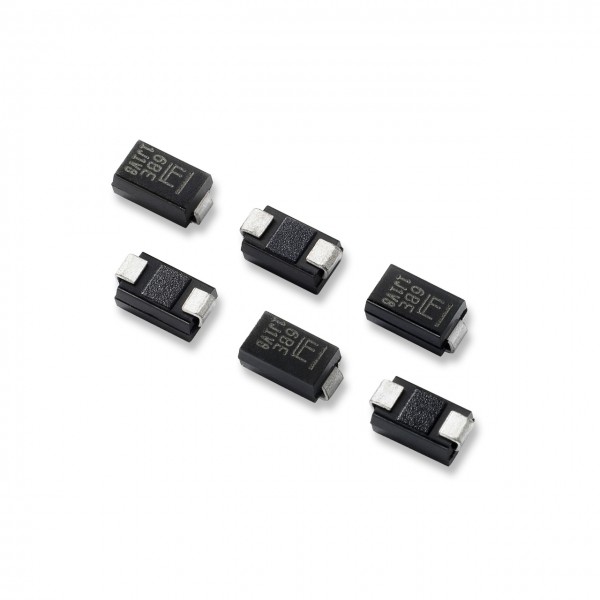

SMA low profile package has the same electronical performance as the SMB package
but with lowest height profiles (1.1mm) in the industry.
SMA 로우 프로파일 패키지는 SMB 패키지와 전자 성능이 동일하지만
업계에서 가장 낮은 높이 프로파일 (1.1mm)을 제공합니다.
Features 풍모:
SMA low profile package: less than 1.1 mm SMA 로우 프로파일 패키지 : 1.1mm 미만
Same power as standard SMB devices (600 W) 표준 SMB 장치와 동일한 전원 (600W)
Footprint compatibility with standard SMA and SMB products (easy to layout)
표준 SMA 및 SMB 제품과의 풋 프린트 호환성 (레이아웃 용이)
Typical failure mode is short from over-specified voltage or current
과도하게 규정 된 전압 또는 전류로 인해 일반적인 고장 모드가 짧음
Whisker test is conducted based on JEDEC
JESD201A per its table 4a and 4c JESD201A 표 4a 및 4c에 따라
IEC-61000-4-2 ESD 15kV(Air), 8kV (Contact) IEC-61000-4-2 ESD 15kV (공기), 8kV (접촉)
ESD protection of data lines in accordance with IEC 61000-4-2 (IEC801-2)
IEC 61000-4-2 (IEC801-2)에 따른 데이터 라인의 ESD 보호
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
IEC 61000-4-4 (IEC801-4)에 따른 데이터 라인의 EFT 보호
Low inductance, excellent clamping capability 낮은 인덕턴스, 우수한 클램핑 능력
Fast response time: typically less than 1.0ns from 0 Volts to VBR min
빠른 응답 시간 : 일반적으로 0 볼트에서 VBR까지 1.0ns 미만
Built-in strain relief 스트레인 릴리프 내장
Glass passivated junction 유리 부동 태화 접합부
Typical IR less than 1µA above 12V 12V 이상에서 1μA 미만의 일반적인 IR

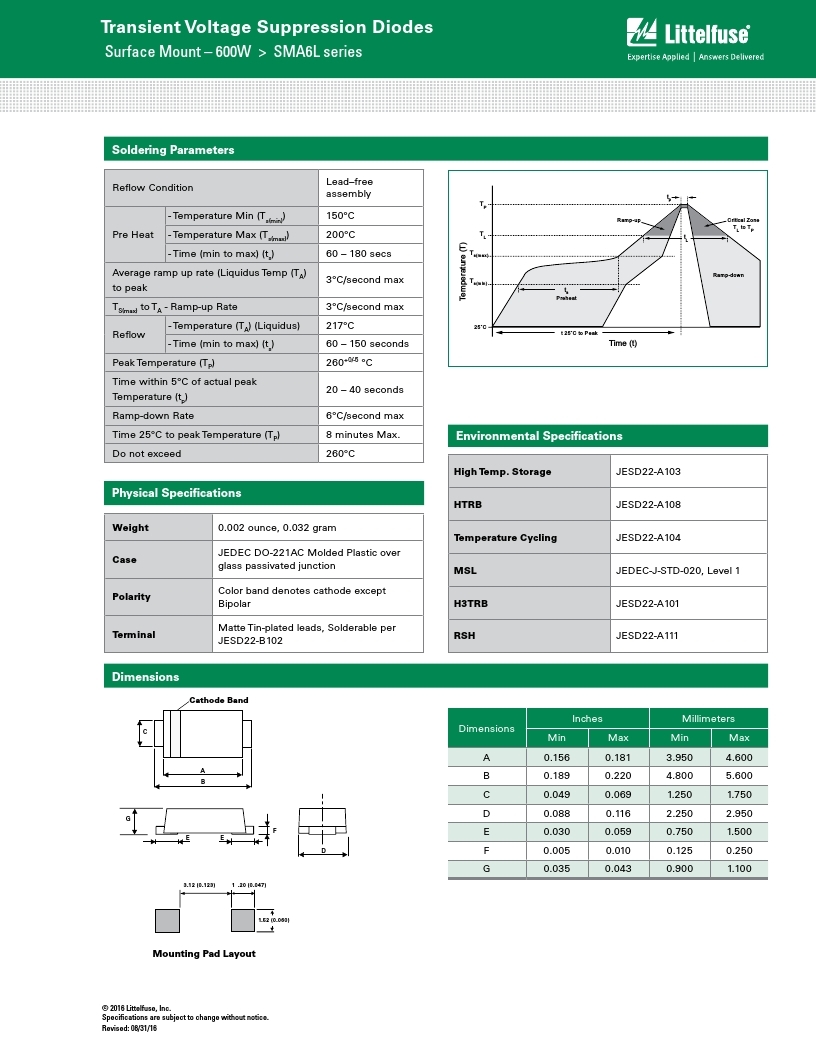

High temperature soldering: 260°C/40 seconds at terminals 고온 납땜 : 단자에서 260 ° C / 40 초
Typical maximum temperature coefficient ΔVBR = 0.1% x VBR@25°C x ΔT 일
반적인 최대 온도 계수 ΔVBR = 0.1 % x 25 ℃에서의 VBR ΔT
Matee tin lead–free plated 무연 주석 도금
Halogen free and RoHS compliant 할로겐 프리 및 RoHS 준수
Applications 응용 분야 :
TVS devices are ideal for the protection of I/O Interfaces, V CC bus and other vulnerable circuits used in Telecom, Computer, Industrial and Consumer electronic applications.
TVS 장치는 I / O 인터페이스, V CC 버스 및 텔레콤, 컴퓨터, 산업 및 소비자 전자 애플리케이션에 사용되는 기타 취약한 회로를 보호하는 데 이상적입니다.
