평일 고장구간 자동 개폐기 ASS 요약정보 및 구매

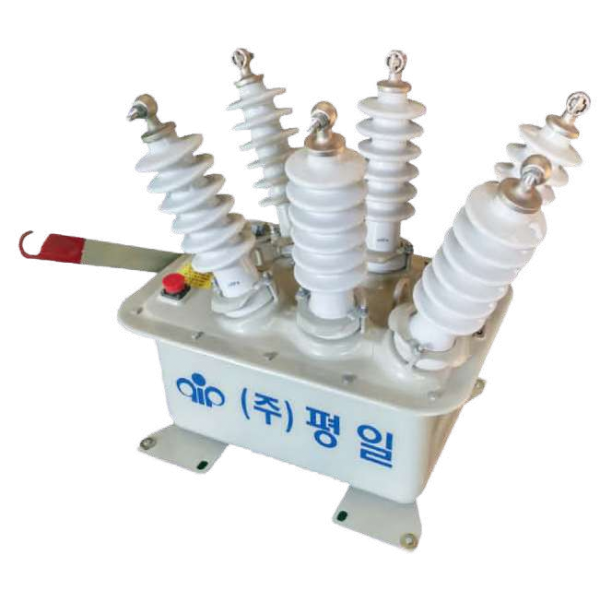

[평일_고장구간 자동 개폐기_ASS]

위시리스트0
추천하기
판매가격 온라인 견적문의 | 실시간 견적문의 하기
브랜드 평일
모델 평일 고장구간 자동 개폐기 ASS
배송비결제 주문시 결제

궁금한 점은 언제든 문의주시면 친절히 상담해 드리겠습니다.
전화문의 : 031-267-4793
이메일 : pa@paparts.co.kr










  • 상품 정보

    리뷰이벤트베스트포토리뷰상단배너1

    상품 상세설명

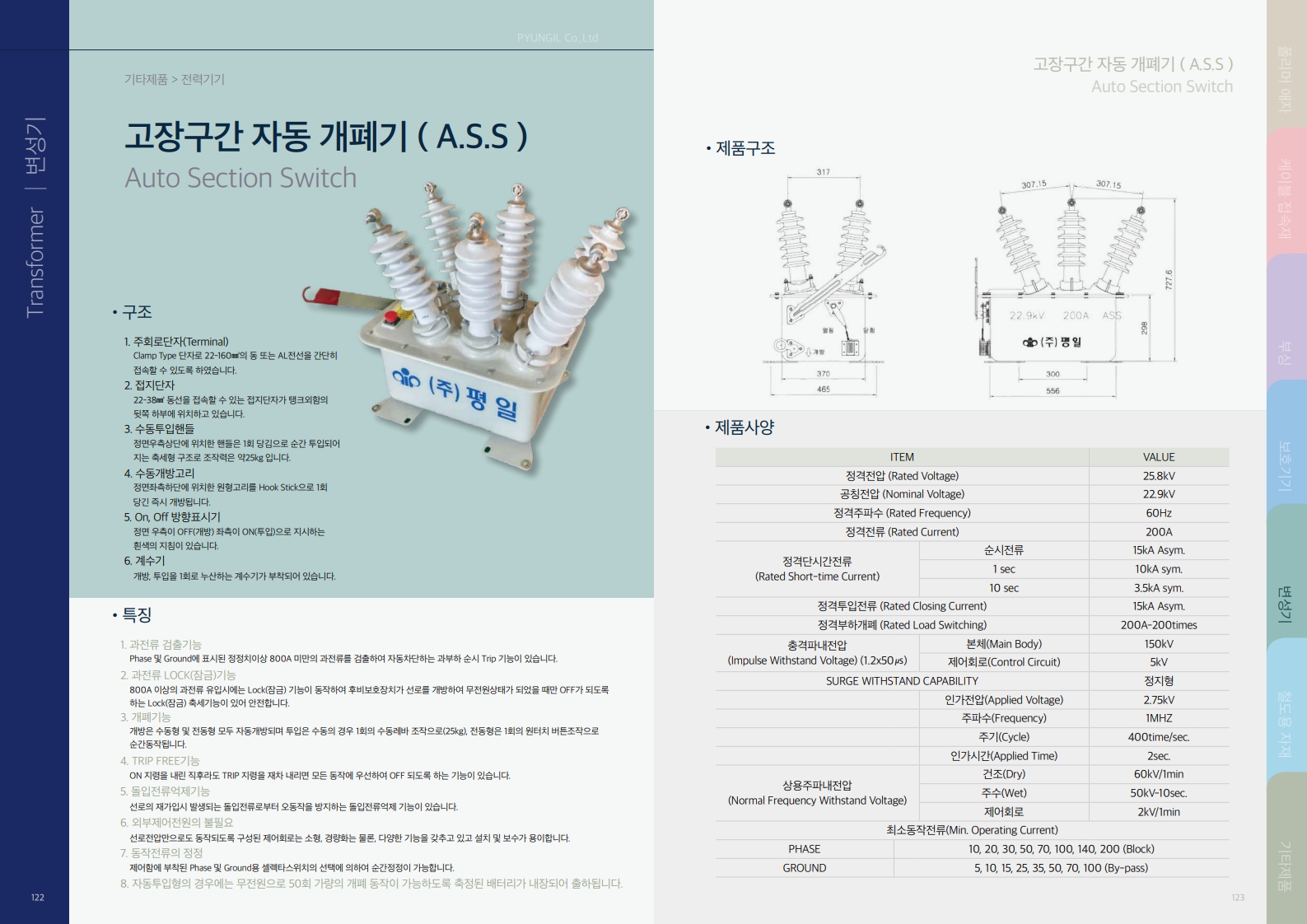

    고장구간 자동 개폐기(A.S.S)





    •구조
    1. 주회로단자(Terminal)
    Clamp Type 단자로 22-160㎟의 동 또는 AL전선을 간단히 접속할 수 있도록 하였습니다.
    2. 접지단자
    22-38㎟ 동선을 접속할 수 있는 접지단자가 탱크외함의 뒷쪽 하부에 위치하고 있습니다.
    3. 수동투입핸들
    정면우측상단에 위치한 핸들은 1회 당김으로 순간 투입되어 지는 축세형 구조로 조작력은 약25kg 입니다.
    4. 수동개방고리
    정면좌측하단에 위치한 원형고리를 Hook Stick으로 1회     당긴 즉시 개방됩니다.
    5. On, Off 방향표시기
    정면 우측이 OFF(개방) 좌측이 ON(투입)으로 지시하는 흰색의 지침이 있습니다.
    6. 계수기
    개방, 투입을 1회로 누산하는 계수기가 부착되어 있습니다.

    •특징

    1. 과전류 검출기능
    Phase 및 Ground에 표시된 정정치이상 800A 미만의 과전류를 검출하여 자동차단하는 과부하 순시 Trip 기능이 있습니다.
    2. 과전류 LOCK(잠금)기능
    800A 이상의 과전류 유입시에는 Lock(잠금) 기능이 동작하여 후비보호장치가 선로를 개방하여 무전원상태가 되었을 때만 OFF가 되도록 하는 Lock(잠금) 축세기능이 있어 안전합니다.
    3. 개폐기능
    개방은 수동형 및 전동형 모두 자동개방되며 투입은 수동의 경우 1회의 수동레바 조작으로(25kg), 전동형은 1회의 원터치 버튼조작으로
    순간동작됩니다.
    4. TRIP FREE기능
    ON 지령을 내린 직후라도 TRIP 지령을 재차 내리면 모든 동작에 우선하여 OFF 되도록 하는 기능이 있습니다.
    5. 돌입전류억제기능
    선로의 재가입시 발생되는 돌입전류로부터 오동작을 방지하는 돌입전류억제 기능이 있습니다.
    6. 외부제어전원의 불필요
    선로전압만으로도 동작되도록 구성된 제어회로는 소형, 경량화는 물론, 다양한 기능을 갖추고 있고 설치 및 보수가 용이합니다.
    7. 동작전류의 정정
    제어함에 부착된 Phase 및 Ground용 셀렉타스위치의 선택에 의하여 순간정정이 가능합니다.
    8. 자동투입형의 경우에는 무전원으로 50회 가량의 개폐 동작이 가능하도록 축정된 배터리가 내장되어 출하됩니다.

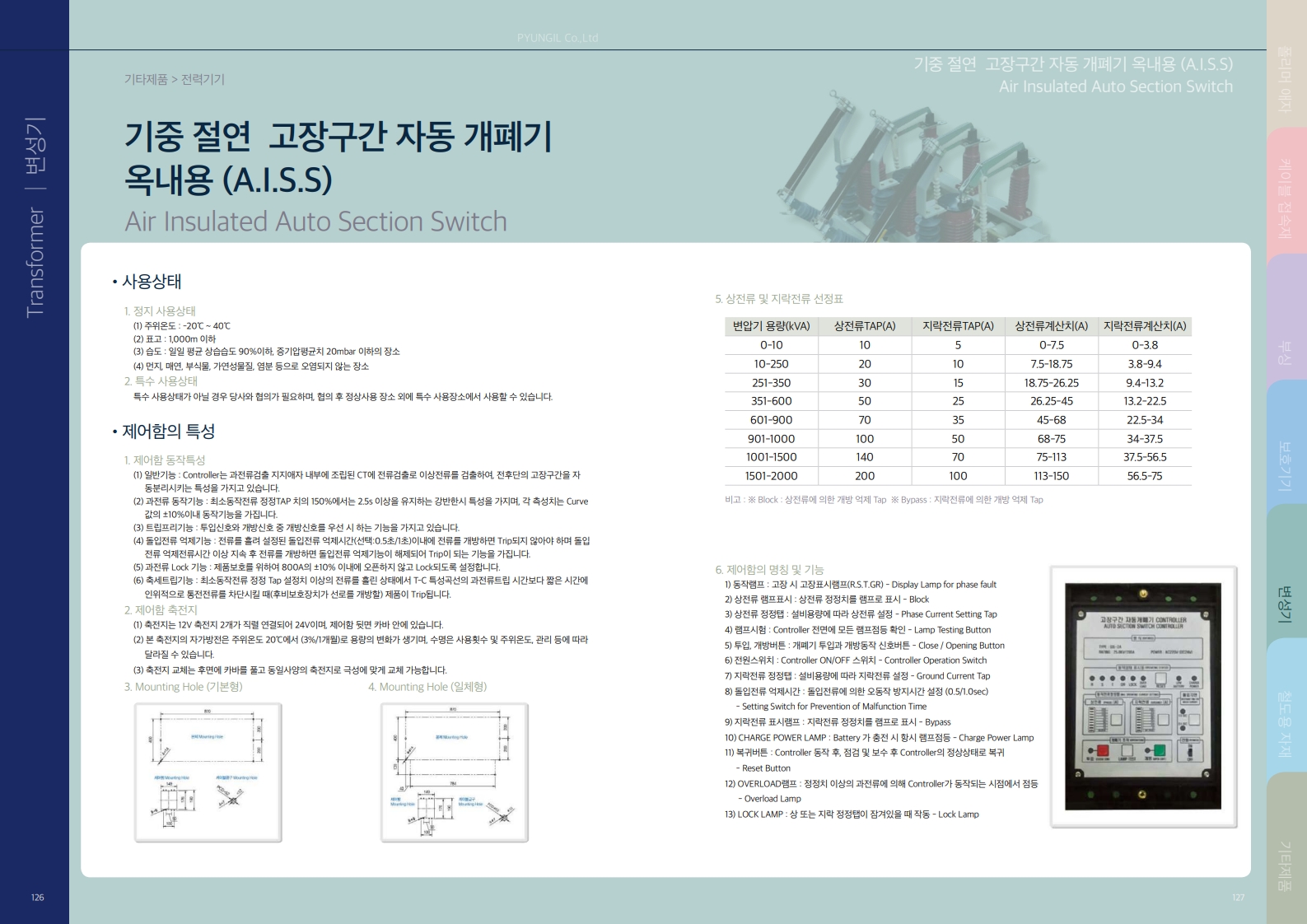

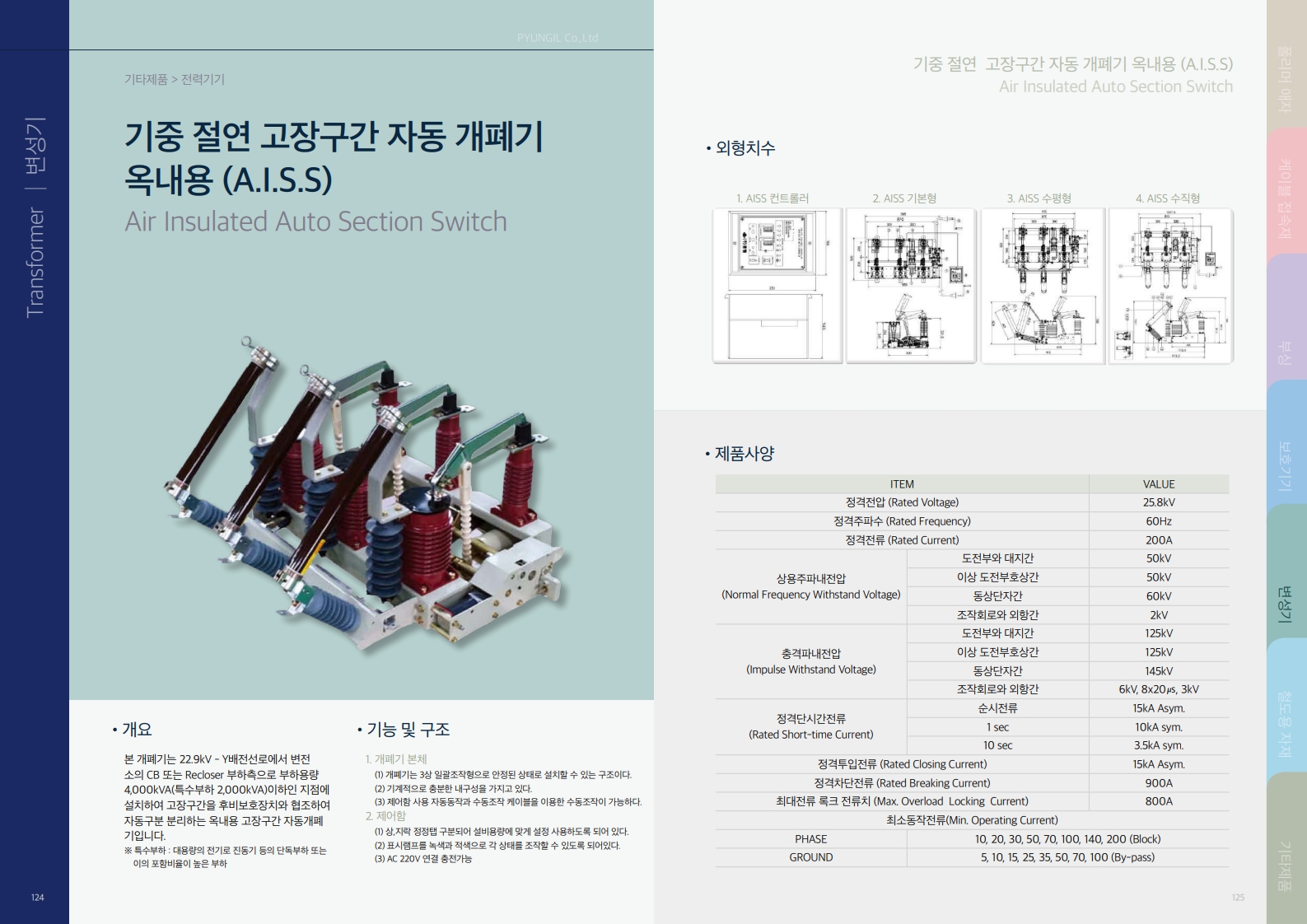

    기중 절연 고장구간 자동 개폐기 옥내용 (A.I.S.S)






    •개요

    본 개폐기는 22.9kV - Y배전선로에서 변전
    소의 CB 또는 Recloser 부하측으로 부하용량 4,000kVA(특수부하 2,000kVA)이하인 지점에 설치하여
    고장구간을 후비보호장치와 협조하여 자동구분 분리하는 옥내용 고장구간 자동개폐 기입니다.
    ※ 특수부하 : 대용량의 전기로 진동기 등의 단독부하 또는 이의 포함비율이 높은 부하


    •기능 및 구조

    1. 개폐기 본체
    (1) 개폐기는 3상 일괄조작형으로 안정된 상태로 설치할 수 있는 구조이다.
    (2) 기계적으로 충분한 내구성을 가지고 있다.
    (3) 제어함 사용 자동동작과 수동조작 케이블을 이용한 수동조작이 가능하다.

    2. 제어함
    (1) 상,지락 정정탭 구분되어 설비용량에 맞게 설정 사용하도록 되어 있다.
    (2) 표시램프를 녹색과 적색으로 각 상태를 조작할 수 있도록 되어있다.
    (3) AC 220V 연결 충전가능
