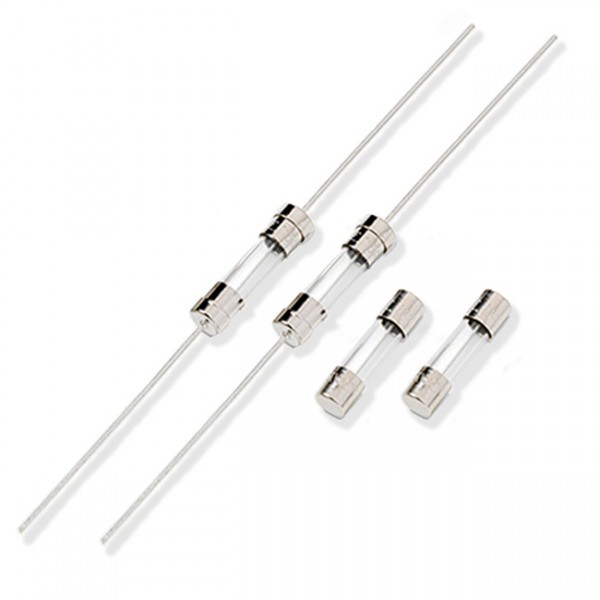

[5x20mm 250V Time-Lag 지연형 GLASS 유리관 Littelfuse 리틀휴즈]

상품 선택옵션 1 개, 추가옵션 0 개

고객평점 별5개
위시리스트3
추천하기
판매가격 1,190원
제조사 Littelfuse
브랜드 Littelfuse
모델 0218 Series
배송비결제 주문시 결제
최소구매수량 10 개

선택옵션

선택된 옵션

위시리스트
파파츠 플러스 친구로 문의하기 네이버 톡톡 채팅하기 견적문의

궁금한 점은 언제든 문의주시면 친절히 상담해 드리겠습니다.
전화문의 : 031-267-4793
이메일 : pa@paparts.co.kr










  • 상품 정보

    리뷰이벤트베스트포토리뷰상단배너1

    상품 상세설명







    유리관 세라믹 차이? 쇼츠영상 바로가기 클릭




    ✔️꼭!!! 확인해주세요



    양쪽 리드선(철사선)이 필요하시면 배송메모란에 "리드선 달아주세요"


    별도 요청 없으면 일반 리드선 없는 일반휴즈로 발송됩니다.







                        이 LF표시는 Littelfuse의 약자로 브랜드표시입니다.







    EX) 은색캡 부분에 T2AL 라고 되어있다면

    T:Time-delay 지연형/휴즈가 천천히 끊어짐

    F:Fast-acting 속단형/휴즈가 빨리 끊어짐

    2A:전류값


    L:유리관 H:세라믹











    - 5x20mm 시간 지연 유리 몸체 카트리지 퓨즈
    - 신뢰할 수있는 애플리케이션 요구 사항을 제공합니다.
    - 성능 및 비용 효율적인 회로 보호 기능을 제공합니다.
    - IEC 사양
    - 전 세계적으로 사용하기 위해 국제 표준 (IEC)에 맞게 설계
    - Time-Lag 퓨즈에 대한 IEC 60127-2, Sheet 3 사양 충족
    - 카트리지 및 축 방향 리드 형태로 제공
    - RoHS 준수 및 무연













    0218.032MXP

    0218.040MXP

    0218.050MXP

    0218.063MXP

    0218.080MXP

    0218.100MXP

    0218.125MXP

    0218.160MXP

    0218.200MXP

    0218.250MXP

    0218.315MXP

    0218.400MXP

    0218.500MXP

    0218.630MXP

    0218.800MXP

    0218001.MXP

    02181.25MXP

    021801.6MXP

    0218002.MXP

    021802.5MXP

    02183.15MXP

    0218004.MXP

    0218005.MXP

    021806.3MXP

    0218008.MXP

    0218010.MXP

    021812.5MXP

    0218015.MXP

    0218016.MXP







    Axial Lead & Cartridge Fuse Datasheet
    © 2024 Littelfuse, Inc.
    Specifications are subject to change without notice.
    Revised: GD. 02/09/24
    1
    218 Series
    5×20 mm, Time-Lag Fuse
    Agency Approvals
    Agency Agency File Number Ampere Range
    PS
    E
    Cartridge:
    NBK090205-E10480A
    NBK120802-E10480C
    Leaded:
    NBK090205-E10480B
    NBK120802-E10480D
    1A – 5A
    6.3A – 15A
    1A – 5A
    6.3A – 15A
    2020970207000065 0.032A – 6.3A
    SU05001-3005
    SU05001-2008
    SU05001-2009
    0.032A – 0.040A
    0.050A – 0.800A
    1A – 10A
    E10480 0.032A – 16A
    29862 0.032A - 10A; 15A
    2300869 0.032A – 6.3A
    40013496 0.032A – 10A
    40016604 15A*
    KM41462 0.080A – 6.3A
    N/A 0.032A – 16A
    Features & Benefits
    ■ Designed to International IEC
    Standards for use globally
    ■ Meets the IEC 60127-2,
    Sheet 3 specification for
    Time-Lag fuses
    ■ Available in cartridge and axial
    lead form
    ■ RoHS compliant and
    lead-free
    Applications
    RoHS
    Pb
    * - Approval for Cartridge versions only
    Electrical Characteristics
    The 218 series fuse is a 5x20mm time-lag glass body cartridge
    fuse designed to IEC specification.
    Used as supplementary protection in appliance or utilization
    equipment to provide individual protection for components or
    internal circuits.
    PS
    E
    % of Ampere
    Rating
    Ampere Rating Opening Time
    150%
    0.032A - 0.100A 60 minutes, Minimum
    0.125A - 6.3A 60 minutes, Minimum
    8A - 16A 30 minutes, Minimum
    210%
    0.032A - 0.100A 120 sec., Maximum
    0.125A - 6.3A 120 sec., Maximum
    8A - 16A 120 sec., Maximum
    275%
    0.032A - 0.100A 200 ms., Min.; 10 sec. Max.
    0.125A - 6.3A 600 ms., Min.; 10 sec. Max.
    8A - 16A 600 ms., Min.; 10 sec. Max.
    400%
    0.032A - 0.100A 40 ms., Min.; 3 sec. Max.
    0.125A - 6.3A 150 ms., Min.; 3 sec. Max.
    8A - 16A 150 ms., Min.; 3 sec. Max.
    1000%
    0.032A - 0.100A 10 ms., Min.; 300 ms. Max.
    0.125A - 6.3A 20 ms., Min.; 300 ms. Max.
    8A - 16A 20 ms., Min.; 300 ms. Max.
    Description
    Web Resources
    Download ECAD models, order samples, and find
    technical recources at www.littelfuse.com
    Axial Lead & Cartridge Fuse Datasheet
    © 2024 Littelfuse, Inc.
    Specifications are subject to change without notice.
    Revised: GD. 02/09/24
    2
    218 Series
    5×20 mm, Time-Lag Fuse
    Amp
    Code
    Amp
    Rating
    (A)
    Voltage
    Rating
    (V)
    Interrupting
    Rating
    Nominal
    Cold
    Resistance
    (Ohms)
    Nominal
    Melting
    I
    2
    t (A
    2
    sec)
    Maximum
    Voltage Drop
    at Rated
    Current (mV)
    Maximum
    Power
    Dissipation
    At 1.5ln(W)
    Agency Approvals
    PS
    E
    .032 0.032 250
    35 A @ 250 VAC
    48.258 0.011 5000 1. 6 - x x - x x x x x
    .040 0.04 250 31.862 0.011 4000 1. 6 - x x - x x x x x
    .050 0.05 250 21.292 0.027 3500 1. 6 - x x - x x x x x
    .063 0.063 250 14.268 0.046 3000 1. 6 - x x - x x x x x
    .080 0.08 250 9.07 0.075 2500 1. 6 x x x - x x x x x
    .100 0.1 250 6.018 0.079 2000 1. 6 x x x - x x x x x
    .125 0.125 250 4.2 0.1465 1900 1. 6 x x x - x x x x x
    .160 0.16 250 3.7 0.144 1500 1. 6 x x x - x x x x x
    .200 0.2 250 1. 6 0.341 1300 1. 6 x x x - x x x x x
    .250 0.25 250 1.0495 0.5405 110 0 1. 6 x x x - x x x x x
    .315 0.315 250 0.8475 1.11 1000 1.6 x x x - x x x x x
    .400 0.4 250 0.535 1.325 900 1. 6 x x x - x x x x x
    .500 0.5 250 0.37 2.825 300 1. 6 x x x - x x x x x
    .630 0.63 250 0.275 4.675 250 1. 6 x x x - x x x x x
    .800 0.8 250 0.0813 3.37 150 1. 6 x x x - x x x x x
    0 01. 1 250 0.0613 6.73 150 1. 6 x x x x x x x x x
    1.25 1.25 250 0.0446 12.65 150 1. 6 x x x x x x x x x
    01. 6 1. 6 250 0.0336 23.35 150 1. 6 x x x x x x x x x
    002. 2 250 0.0293 14.45 150 1. 6 x x x x x x x x x
    02.5 2.5 250 0.0219 23.25 120 1. 6 x x x x x x x x x
    3.15 3.15 250 0.0173 38.15 100 1. 6 x x x x x x x x x
    004. 4 250 40 A @ 250 VAC 0.0129 69.1 100 1. 6 x x x x x x x x x
    005. 5 250 50 A @ 250 VAC 0.0104 111. 0 100 1. 6 x x x x x x x x x
    06.3 6.3 250 63 A @ 250 VAC 0.0076 198.5 100 1. 6 x x x x x x x x x
    008. 8 250 80 A @ 250 VAC 0.0059 341.5 100 4 - x - x
    x x - x x
    010. 10 250 100 A @ 250 VAC 0.0045 568.0 100 4 - x - x x x - x x
    12.5 12.5 250 63 A @ 250 VAC 0.0034 889.0 100 4 - - - x x - - x -
    015. 15 250 100 A @ 250 VAC 0.0028 1405.00 100 4 - - - x x x - x x*
    016. 16 250 63 A @ 250 VAC 0.0021 1955.00 100 4 - - - - x - - x -
    Electrical Characteristics
    Average Time Current Curves
    Temperature Re-rating Curve
    * - Approval for cartidge versions only
    0.01
    0.1
    1
    10
    100
    1000
    10000
    0.01 0.1 1 10 100
    TIME IN SECONDS
    CURRENT IN AMPERES
    0.032A
    0.040A
    0.050A
    0.063A
    0.080A
    0.100A
    0.125A
    0.160A
    0.200A
    0.250A
    0.315A
    0.400A
    0.500A
    0.630A
    0.800A
    1A
    1.25A
    1.6A
    2A
    2.5A
    3.15A
    4A
    5A
    6.3A
    8A
    10A
    12.5A
    15A
    16A
    Axial Lead & Cartridge Fuse Datasheet
    © 2024 Littelfuse, Inc.
    Specifications are subject to change without notice.
    Revised: GD. 02/09/24
    3
    218 Series
    5×20 mm, Time-Lag Fuse
    Product Characteristics
    Operating
    Temperature
    –55ºC to +125ºC
    Thermal Shock
    MIL-STD-202, Method 107, Test Condition B (5
    cycles, –65
    °
    C to +125
    °
    C)
    Vibration
    MIL-STD-202, Method 201
    Humidity
    MIL-STD-202, Method 103, Test Condition A
    (High RH (95%) and elevated temperature
    (40
    °
    C) for 240 hours)
    Salt Spray
    MIL-STD-202, Method 101, Test Condition B
    Material
    Body: Glass
    Cap: Nickel–plated Brass
    Leads: Tin–plated Copper
    Terminal Strength
    MIL-STD-202, Method 211, Test Condition A
    Solderability
    MIL-STD-202, Method 208
    Product Marking
    Cap1: Brand logo, current and voltage ratings
    Cap2: Agency approval marks
    Packaging
    Available in Bulk (M=1000 pcs/pkg) or on Tape/
    Reel (MRET1=1000 pcs/reel)
    Soldering Parameters - Wave Soldering
    Dwell Time
    0
    20
    40
    60
    80
    100
    120
    140
    160
    180
    200
    220
    240
    260
    280
    300
    0
    10
    20
    30
    40
    50
    60
    70
    80
    90
    100
    110
    120
    130
    140
    150
    160
    170
    180
    190
    200
    210
    220
    230
    240
    Time (Seconds)
    Temperature (°C) - Measured on bottom side of board
    Cooling Time
    Preheat Time
    Wave Parameter Lead-Free Recommendation
    Preheat:
    (Depends on Flux Activation Temperature)
    (Typical Industry Recommendation)
    Temperature Minimum: 100°C
    Temperature Maximum: 150°C
    Preheat Time: 60-180 seconds
    Solder Pot Temperature: 260°C Maximum
    Solder Dwell Time: 2-5 seconds
    Recommended Hand-Solder Parameters:
    Solder Iron Temperature: 350°C +/- 5°C Heating Time: 5 seconds max.
    Note: These devices are not recommended for IR or Convection Reflow process.
    Recommended Process Parameters:
    Dimensions
    0218 000P
    20+0.5
    5.1+0.6
    5.2+0.1
    -0.2
    5.1+0.6
    40±1.0
    21.5±1.0
    5.5±0.3
    0218016. XEP
    0218.125 XEP
    to
    0218.100XEP
    0218.032 XEP
    to
    0.65±0.05
    See Notes*
    40±1.0
    21.5±1.0
    5.6±0.4
    All dimensions in mm
    Notes:
    * 0.032A-6.3A have 0.65±0.05 diameter lead.
    8A-16A have 0.8±0.05 diameter lead.
    Part Numbering System
    0218 xxxx M X E P
    Series
    Amp Code
    Refer to Amp Code column of
    Electrical Characteristics Table
    Lead-free
    Quantity Code
    M = 1000
    Option Codes
    Blank : Cartidge Type Fuse
    E : Axial Lead Fuse
    Packaging Code
    X = Filler
    Axial Lead & Cartridge Fuse Datasheet
    © 2024 Littelfuse, Inc.
    Specifications are subject to change without notice.
    Revised: GD. 02/09/24
    4
    218 Series
    5×20 mm, Time-Lag Fuse
    Packaging
    Packaging Option Packaging Specification Quantity
    Quantity &
    Packaging Code
    Taping Width
    218 Series
    Bulk N/A 1000 MX N/A
    Bulk N/A 1000 MXE N/A
    Reel and Tape EIA 296-E 1000 MRET1 T1=53mm (2.087”)
    Bulk N/A 1000 MXG N/A
    Bulk N/A 1000 MXB N/A
    Bulk N/A 100 HX N/A
    Recommended Accessories
    Accessory
    Type
    Series Description
    Max Application
    Voltage
    Max Application
    Amperage
    Holder
    345_ISF Panel Mount Shock-Safe Fuseholder
    250
    20
    345 Shock-Safe Fuseholder with PC Mount, Solder Mount and Panel Mount options 20
    830 PC Mount Shock-Safe Miniature Fuseholder 16
    Block
    520 Metric OMNI-BLOK® Fuse Block 10
    646 PC Mount Miniature Fuse Block 6.3
    658 Surface Mount Miniature Fuse Block 10
    Clip
    520_W PC Mount Miniature Fuse Clip 6.3
    111 PC Board Mount Fuse Clip 10
    445 PC Board Mount Fuse Clip 10
    Disclaimer Notice - Information furnished is believed to be accurate and reliable. However, users should independently evaluate the suitability of and test each product selected for their own applications. Littelfuse products are
    not designed for, and may not be used in, all applications. Read complete Disclaimer Notice at: www.littelfuse.com/disclaimer-electronics.
    Notes:
    1. Do not use in applications above rating.
    2. Please refer to fuseholder data sheet for specific re-rating information.
    3. Please contact factory for applications greater than the max voltage and amperage shown.
    당일발송고객센터

    상품 정보 고시

    품명 0218 Series
    모델명 0218 Series
    법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 상품페이지 참고
    제조국 또는 원산지 미국
    제조자 상품페이지 참고
    A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 031-267-4793

  • 사용후기

    등록된 사용후기

    구매고객 총평점 (총 1 건 상품평 기준)

    1. 평점
      별5개
      지연성휴즈 250V 250MA
      작성자/작성일
      assemjy 24-05-29

      아주 귀중한 휴즈 잘받았읍니다   저는 업종상 칼라복합기 부품에 들어가는 전사벨트 정착부 휴즈를 잘사용하고 있읍니다

      파워앰프 의 전원부 앰프도 희귀 휴즈로 잘 구매하고 사용하고 있읍니다

  • 상품문의

    등록된 상품문의

    상품문의가 없습니다.

  • 배송/교환정보

    배송




    계약택배사:CJ대한통운


    오후3시이전 주문시 당일배송입니다.

    평균 배송기간은 3일이내입니다.
    *배송기간은 주말/공휴일을 제외한 영업일 기준입니다.

    교환




    일반적으로 휴즈는 반품이나 교환이 불가능합니다.
    이유는 소비자 구입후 전류기기에 전류를 통과시킬경우 단락여부를 교환시 확인이 불가능합니다.
    구매시 정확한 선정후 특별한 사유의 교환조건을 협의후 바로 교환해드립니다.

선택옵션

선택된 옵션

고객센터

031-267-4793

월 - 금 / 09:00 - 18:00
점심시간 / 12:00 - 13:00
주말,공휴일 휴무

무통장입금시 계좌번호

기업은행 : 468-067279-01-010

예금주 : 파파츠

반품 및 교환

경기도 화성시 동탄첨단산업1로 27,B-2960

자세한 교환·반품절차 안내는
상품하단을 참고해주세요.

CJ대한통운 바로가기

채널



파파츠

대표 이옥미
사업자등록번호 444-08-00598
통신판매업신고번호 제 2017-화성동부-0084호
주소 경기도 화성시 동탄첨단산업1로 27,B-2960
전화 031-267-4793 팩스 031-267-4792
이메일 pa@paparts.co.kr
개인정보책임관리자 신승호

COPYRIGHT © 2017 파파츠 ALL RIGHTS RESERVED.
